تحميل كتاب شرح جهاز الميزان المساحي من الالف الي الياء pdf
نقدم لحضراتكم كتاب شرح العمل المساحي باستخدام جهازالميزان level والتي تستخدم في أغلب المشاريع الهندسية في هندسة المساحة ونتعرف معنا علي محتويات الكتاب المساحة pdf وتتناول التعريف بجهاز الميزان وعمل الميزانيات به .
ماهو جهاز الميزان
هو آلة هندسية الغرض منها الحصول علي خط نظر أفقي يوازي منسوب سطح البحر وهو لا يحتل نقاط وهذا الجهاز الذي سوف يتم شرحه هو الجهاز يعتبر من الموازين التي بنية علي اساس اذا ثبتنا ميزان تسوية علي منظار , وضبطنا الفقاعة فإن محور هذا الجهاز يصبح افقيا تماما .
ويعتبر كذلك الجهاز الشائع بين أغلب الاجهزة المساحية المستخدمة في أغلب المشاريع الحيوية ويتم الاعتماد عليه سواء من المهندس او اخصائي المساحة مثلما يتم الاعتماد علي شرح العمل المساحي باستخدام جهاز (جهاز المحطة المتكاملة ) total station .
استخدامات جهاز الميزان
- تسوية الاراضي
- ايجاد فرق الارتفاعات والانخفاضات بين النقاط علي سطح الارض لعمل B.M
- قياس الزوايا الافقية
- قياس المسافات بين النقاط
- ايجاد منسوب نقطة مجهولة من نقطة معلومة علي سطح الارض
- عمل الميزانيات الشبكية والطولية والعرضية
مواصفات جهاز الميزان
- قوة تكبير المنظار كام بكسل
- وحدة قياس الزوايا كام درجة .
- اقصي مسافة للقراءة كام متر .
- دقة ضبط الاستواء كام مللي علي كام متر .
- قطر العدسة كام مللي .
- وزن الجهاز كام كيلو جرام .
اجزاء وادوات الجهاز الخارجية
يتكون الجهازمن ثلاث أجزاء :
- المنظار .
- حامل الميزان .
- القامة أو مسطرة التسوية .

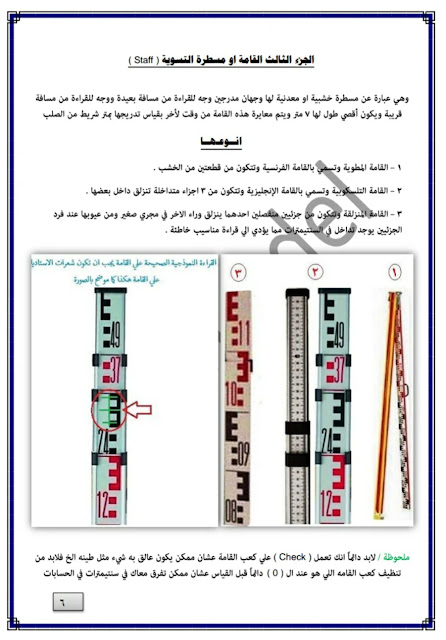

أنواع القامة والتي يتم تدريب المتدربين علي جهاز الليفل من خلالها :
- القامة المطوية .
- القامة التليسكوبية .
- القامة المنزلقة .
ملحقات القامة
ميزان مياه تسوية
دائري يثبت خلف القامة او بجانبها حتي يجعل القامة مضبوطة رأسيا .
خطوات وقوانين أساسية لاستخدام شرح جهاز المساحة
- عملية الربط بإيجاد منسوب سطح الميزان .
- عملية الرفع يجاد منسوب نقطة مجهولة من نقطة معلومة المنسوب .
- قانون إيجاد منسوب اي نقطة علي خط معلوم منسوب اول نقطة فيه واخر نقطة فيه والمسافة بينهم .
- ايجاد قيمة أعمال الرفع و المسافة بين نقتطين .
- ايجاد قيمة الزاوية بين نقتطين .
- مفهوم او فكرة ما يسمي بنقطة الدوران بـجهاز level .
الميزانية leveling
هي العملية المساحية التي من خلالها يتم تحديد ارتفاع وانخفاض أي نقطة بالنسبة للنقطة الأخري عن مستوي المقارنة
او ما يسمي منسوب سطح البحر وهي الطريقة المباشرة لقياس المناسيب .
استخدامات الميزانية
- ربط مناسيب النقاط المساحية ببعضها ومعرفة الفروق بينها .
- حساب مكعبات الحفر والردم .
- رسم الخرائط الكنتورية .
- إنشاء نقاط مناسيب تساوي منسوب سطح البحر .
الاحتياطات الواجب مراعتها عند تنفيذ الميزانية
- عدم تنفيذ اعمال الميزانيات في طقس به رياح او مطار لان ذلك يئثر علي مدي دقة الميزانية .
- التاكد من ضبط أفقية الجهاز .
- التثبيت الجيد للحامل قبل القراءة وتأمين هبوط القامة اثناء القراءة .
- اختيار نقاط ثابتة وحيدة لنقاط دوران القامة .
- كتابة قراءات المناسيب في جدول الميزانية في اماكنها الصحيحة مع وصف نقاط الدوران داخل الجدول .
كما يضم الاحتياطات الواجب مراعتها عند تنفيذ وشرح الميزانية الطولية والعرضية , ,وأعمال الرفع مثل جهاز total station , كذلك أعمال نقاط و خطوات عمل الميزانيات لـ الارتفاعات والانخفاضات وتعريفات هامة بهندسة المساحة .
يمكنك تحميل كتاب جهاز الميزان المساحي pdf
تحميل ملف pdf
